Hệ thống hướng dẫn đỗ xe bằng camera ZKTeco (ZKTeco Camera Parking Guidance System – CPGS) giúp người lái xe dễ dàng biết được bãi đỗ xe còn chỗ trống hay không và dễ dàng xác định vị trí trống cũng như lối vào đỗ xe. Trong khi đó, hệ thống này giúp các chủ bãi đỗ xe nâng cao hiệu quả quản lý bãi đỗ xe một cách đáng kể.

Hãy cùng tìm hiểu chi tiết về các thành phần cốt lõi, cấu trúc hệ thống, quy trình hoạt động, cũng như các tiện ích và tính năng nổi trội của hệ thống hướng dẫn đỗ xe bằng camera ZKTeco (ZKTeco Camera Parking Guidance System – CPGS) qua bài viết dưới đây mọi người nhé!

Giới thiệu tổng quan về hệ thống

Hệ thống hướng dẫn đỗ xe bằng camera ZKTeco cung cấp giải pháp đỗ xe và quản lý bãi xe thông minh, hiệu quả cho đa dạng các mô hình bãi đỗ xe. Bằng cách cung cấp cho người lái xe vị trí đỗ xe chính xác thông qua đèn báo và camera hướng dẫn đỗ xe, người lái xe có thể dễ dàng xác định vị trí chỗ để xe trống tại khu vực lối vào và tìm kiếm vị trí xe thông qua ki-ốt tìm xe.

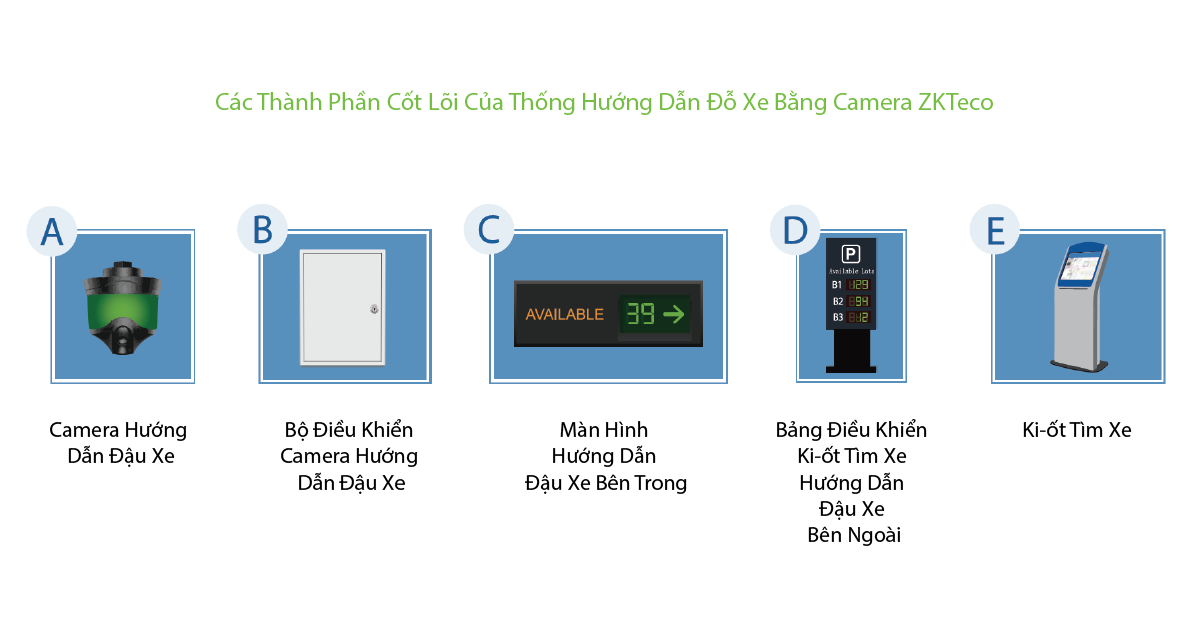

Các thành phần cốt lõi của hệ thống

A – Camera hướng dẫn đậu xe

Model:

– SGC-3 (Camera có thể xem 3 vị trí đậu xe cùng lúc)

– SGC-6 (Camera có thể xem 6 vị trí đậu xe cùng lúc)

Camera hướng dẫn đậu xe được tích hợp với hệ thống nhận dạng biển số xe, có nghĩa là mọi camera đơn lẻ đều có thể ghi nhận và nhận dạng trạng thái của các vị trí đậu xe. Đối với những phương tiện không có biển số hoặc đang sử dụng biển số đặc biệt, camera cũng có thể xác định các vị trí đậu xe bị chiếm dụng.

Camera hướng dẫn đỗ xe có thể hiển thị hoàn toàn 7 trạng thái ánh sáng màu khác nhau, bao gồm đỏ, xanh lá cây, xanh dương, tím, trắng, vàng và lục nhạt, những màu đó có thể được xác định cho các trạng thái khác nhau, ví dụ: xe VIP có thể đỗ theo vị trí đèn màu tím trên Camera hướng dẫn đậu xe.

B – Bộ điều khiển camera hướng dẫn đỗ xe

Model: VBGS-AC

Bộ điều khiển camera hướng dẫn đỗ xe là bộ phận chính của hệ thống, bao gồm nguồn điện và kết nối mạng cho các vòng camera được kết nối bằng TCP / IP, có thể kết nối với tối đa 16 camera hướng dẫn đỗ xe cùng lúc.

C – Màn hình hướng dẫn đỗ xe trong nhà

Model: UPGS-DS1

Màn hình hướng dẫn đỗ xe trong nhà được kết nối với camera hướng dẫn đỗ xe, thường được lắp đặt ngang tầm mắt hoặc tại khu vực quan trọng trong bãi đỗ xe. Nó có thể giao tiếp trực tiếp với bất kỳ camera nào để hiển thị tín hiệu chỉ ra cách đi đến các vị trí đỗ xe còn trống.

D – Bảng điều khiển hướng dẫn đậu xe bên ngoài

Model: UPGS-DS

Màn hình hướng dẫn đậu xe ngoài trời được lắp đặt ngay lối vào khu vực bãi đậu xe giúp hiển thị vị trí trống đang có bên trong bãi đậu xe theo thời gian thực.

E – Ki-ốt tìm xe

Model: Vehicle Search Kiosk

Kiosk tìm xe hiển thị thông tin vị trí đậu xe bằng cách nhập trực tiếp biển số xe, vị trí phương tiện được hiển thị trên bản đồ 2D cũng như bảng dẫn đường ngắn nhất đến vị trí xe.

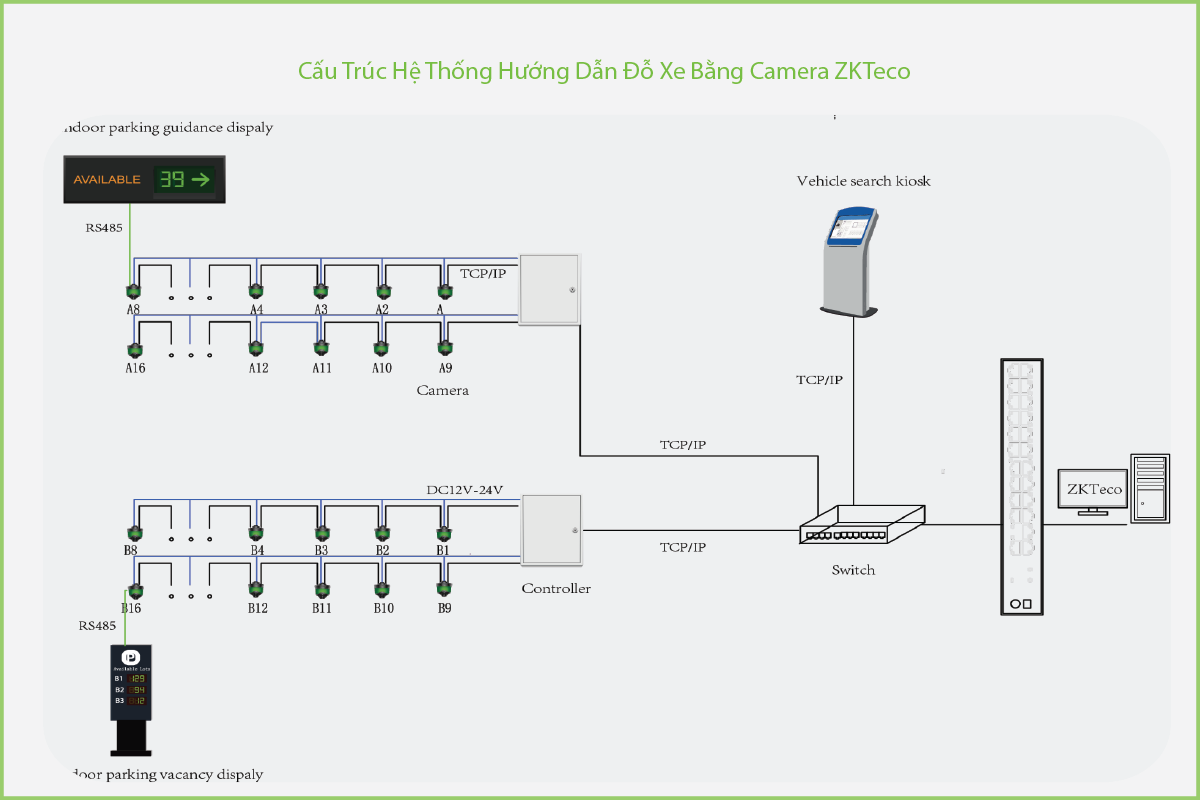

Cấu trúc hệ thống

Quy trình hoạt động

Hệ thống hướng dẫn đỗ xe bằng camera ZKTeco (ZKTeco Camera Parking Guidance System – CPGS) diễn ra theo quy trình thông minh, khép kín qua các bước như sau:

Bước 1: Camera hướng dẫn đậu xe liên tục chụp ảnh và sử dụng công nghệ nhận dạng và phân tích hình ảnh (bao gồm cả nhận dạng biển số xe) để xác định xem chỗ đỗ xe đó có trống hay không, bao gồm các trường hợp và chỉ thị ánh sáng LED tương ứng:

Xanh lá/Xanh dương: Chỗ trống

Đỏ: Chỗ đã có xe

Các màu khác: Có thể được định nghĩa cho các mục đích đặc biệt (ví dụ: Tím cho xe VIP, Vàng cho chỗ đỗ dành cho người khuyết tật, v.v.)

Bước 2: Thông tin trạng thái (trống/có xe, biển số, hình ảnh) được gửi về Bộ điều khiển Camera Hướng dẫn Đỗ xe (Camera Controller) thông qua kết nối mạng (thường hỗ trợ PoE – Power over Ethernet).

Bước 3: Khi xe vào bãi đỗ, màn hình lớn ở lối vào (hoặc các khu vực quan trọng) sẽ hiển thị tổng số chỗ trống thực tế và hướng dẫn người lái xe đi về khu vực có chỗ trống.

Các màn hình hướng dẫn đỗ xe trong nhà được lắp đặt ở các giao lộ hoặc khúc cua sẽ tiếp tục hiển thị số chỗ trống theo thời gian thực trong khu vực tiếp theo và hướng di chuyển (bằng mũi tên).

Người lái xe đi vào khu vực đỗ xe sẽ nhìn vào đèn LED trên camera gắn trên trần (màu Xanh là chỗ trống).

Ngoài ra, với hệ thống hướng dẫn đỗ xe bằng camera, người lái xe còn có thể trải nghiệm tìm kiếm xe thông minh. Điều này diễn ra như sau:

Bộ điều khiển camera tập hợp dữ liệu và gửi về phần mềm quản lý bãi đỗ xe. Khi người lái xe quay lại và không nhớ vị trí đỗ xe của mình, họ có thể sử dụng ki-ốt tìm xe, nhập biển số xe của mình. Lúc này, hệ thống sẽ tra cứu thông tin dữ liệu nhận dạng biển số xe được camera ghi lại lúc đỗ, ki-ốt hiển thị vị trí xe trên bản đồ 2D và hướng dẫn đường đi ngắn nhất để tìm lại xe.

Lợi ích và tính năng vượt trội của hệ thống

Nâng cao trải nghiệm đỗ xe cho người lái xe

Camera hướng dẫn đậu xe được lắp đặt trên trần của các vị trí đậu xe và mỗi camera có thể phát hiện trạng thái còn trống của các vị trí đậu xe bằng nhiều màu chỉ báo khác nhau, giúp quản trị viên bãi đậu xe cải thiện trải nghiệm đậu xe cho khách hàng.

Camera hướng dẫn đỗ xe chỉ báo theo màu sắc khác nhau

Camera hướng dẫn đỗ xe được lắp đặt trên trần tại mỗi vị trí đậu xe giúp phát hiện trạng thái của vị trí đỗ xe theo thời gian thực. Ví dụ: đèn LED màu đỏ cho biết vị trí đã có xe và đèn LED màu xanh lá cây cho biết vị trí còn trống.

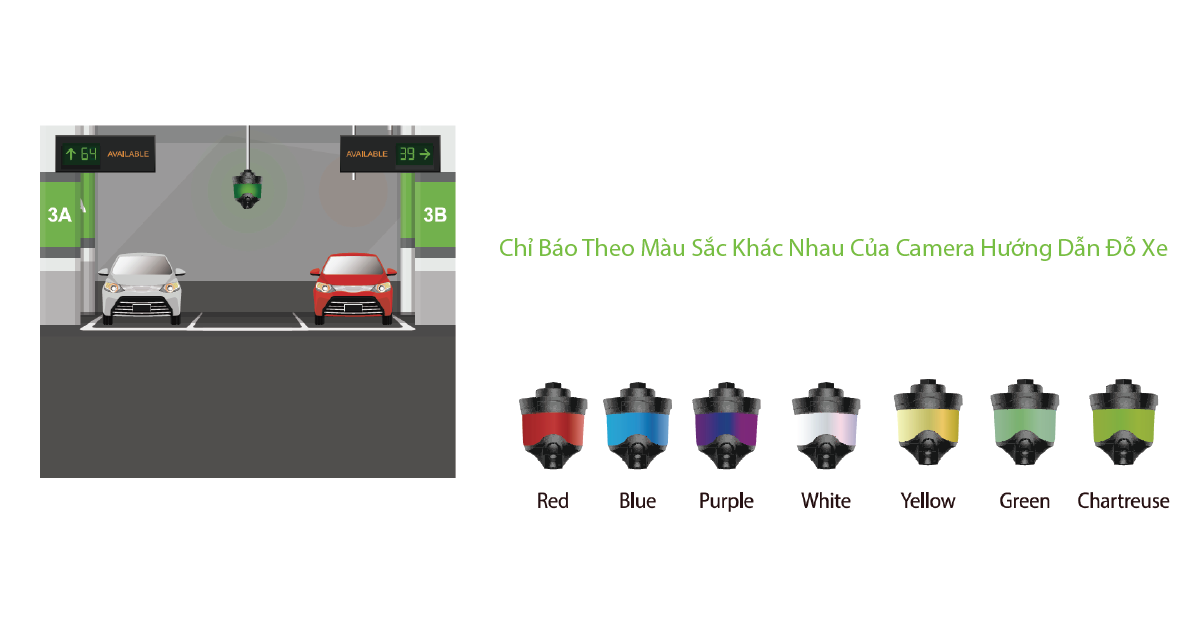

Chỉ báo theo màu sắc khác nhau của camera hướng dẫn đỗ xe

Đèn báo bên trong camera hướng dẫn đỗ xe có thể cấu hình để hiển thị 7 màu khác nhau, cho phép chỉ báo trạng thái cho nhiều nhóm người dùng khác nhau như; khuyết tật, VIP hoặc đặt chỗ trước – và trạng thái trống của vị trí đỗ xe. Các trạng thái đỗ xe đặc biệt chẳng hạn như vị trí được đặt trước, hoặc xe không có giấy phép, đậu xe sai vạch cũng có thể được hiển thị.

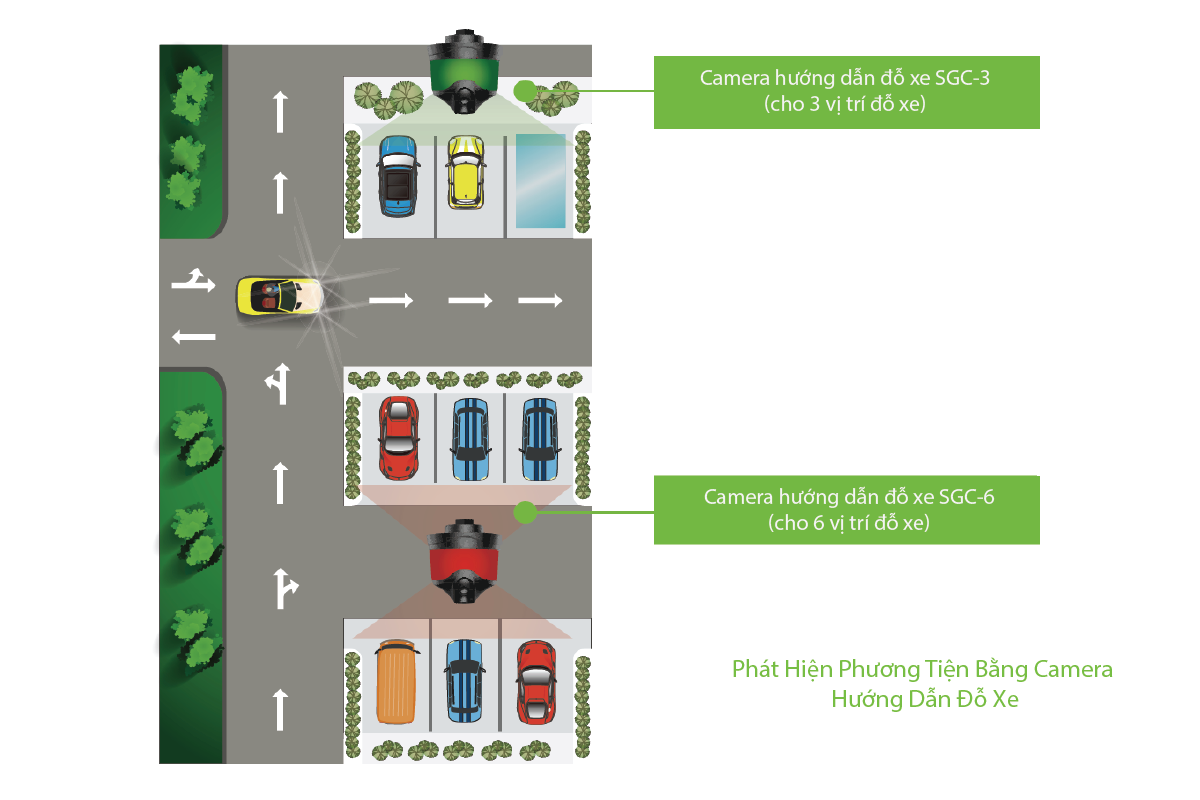

Phát hiện phương tiện bằng camera hướng dẫn đỗ xe

SGC-3 phát hiện và giám sát từ 1-3 vị trí, trong khi SGC-6 được trang bị một camera ống kính kép, có thể phát hiện và giám sát 6 vị trí đỗ xe cùng một lúc.

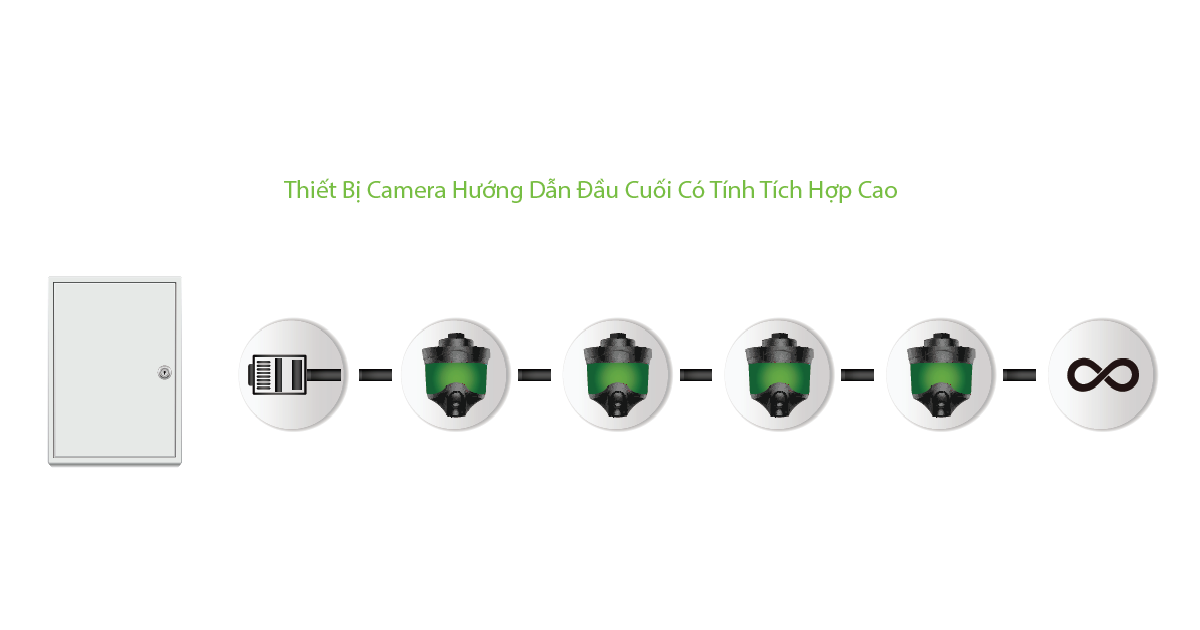

Thiết bị camera hướng dẫn đầu cuối có tính tích hợp cao

Việc lắp đặt giải pháp Hệ thống hướng dẫn đỗ xe bằng camera ZKTeco (ZKTeco Camera Parking Guidance System – CPGS) không yêu cầu sử dụng bất kỳ công cụ hoặc ốc vít nào để kết nối giữa các camera. Do thiết kế độc đáo và hỗ trợ PoE (Nguồn qua Ethernet) giúp quá trình kết nối giữa các Camera trở nên đơn giản, chỉ cần cắm cáp và nó sẽ cho phép một cáp duy nhất cung cấp cả kết nối dữ liệu và nguồn điện cho Camera.

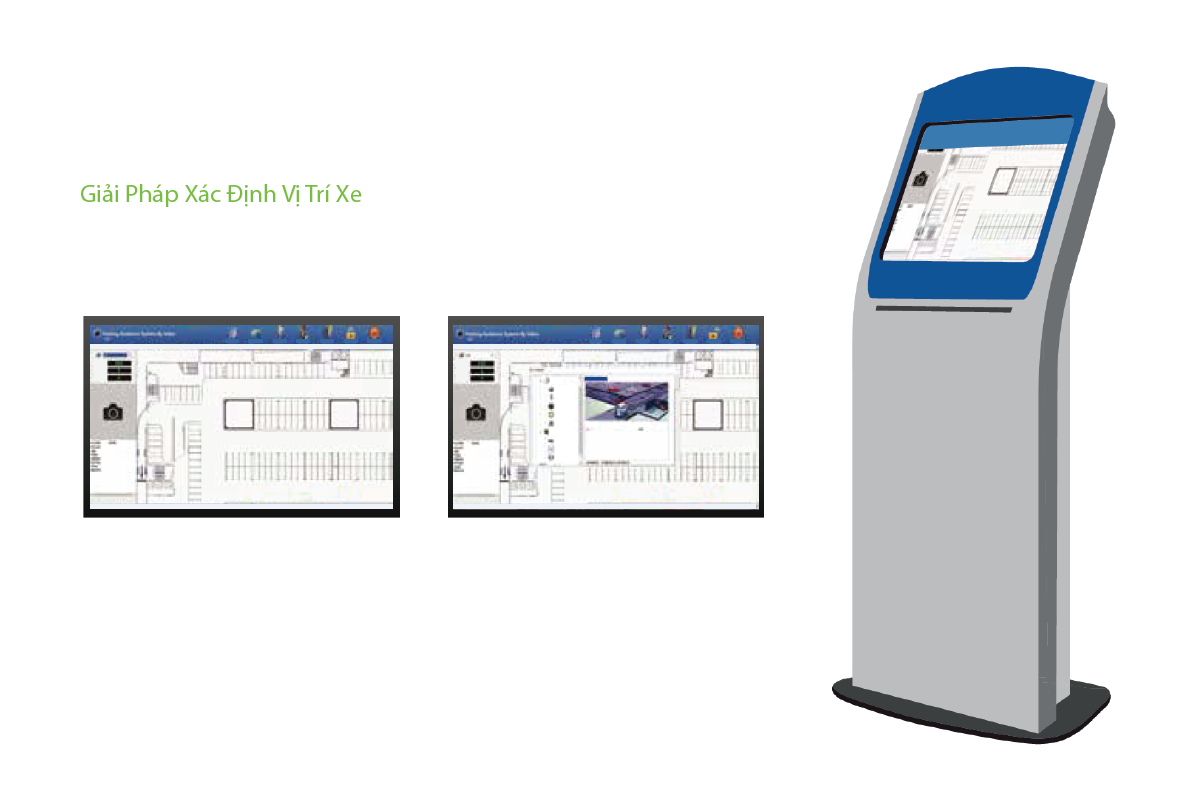

Giải pháp xác định vị trí xe

Hệ thống hướng dẫn đỗ xe bằng camera ZKTeco (ZKTeco Camera Parking Guidance System – CPGS) cho phép người lái xe xác định vị trí xe thông qua ki-ốt tìm xe. Ki-ốt này được tích hợp với hệ thống quản lý bãi đậu xe, giúp xác định vị trí xe theo thời gian thực. Khách hàng chỉ cần nhập biển số xe của mình, Kiosk sẽ hiển thị vị trí xe trên bản đồ 2D cũng như đường dẫn ngắn nhất.

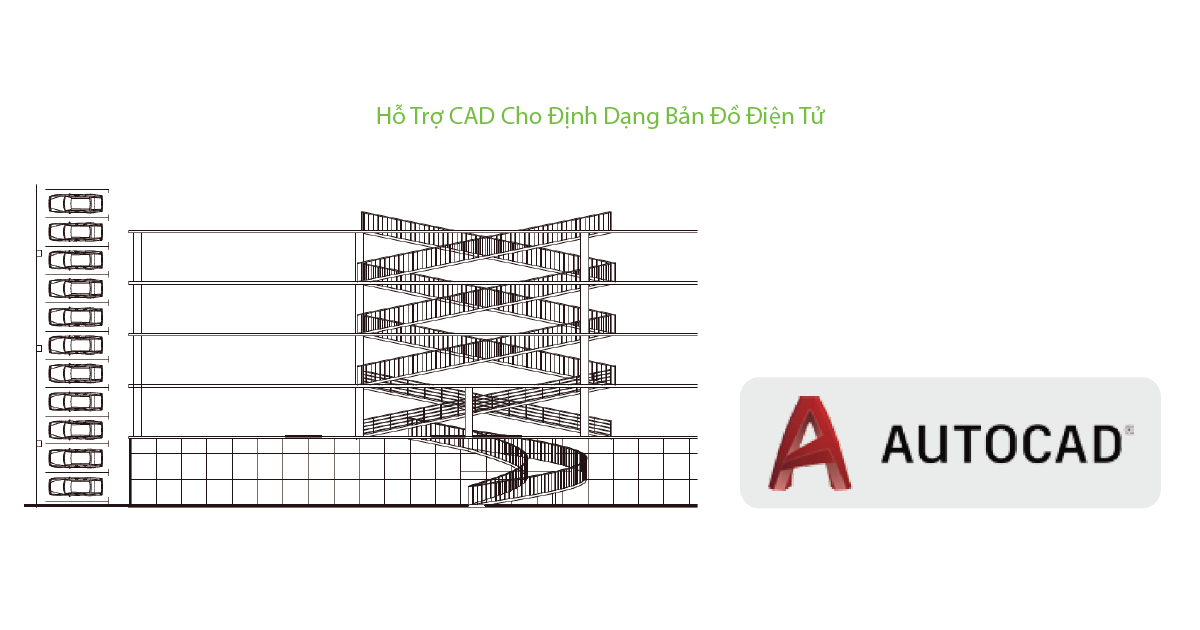

Hỗ trợ CAD cho định dạng bản đồ điện tử

Phần mềm bãi xe thông minh ZK hỗ trợ tập tin “CAD” cho định dạng bản đồ điện tử, hệ thống có thể tự động hiển thị vị trí của tất cả các camera và màn hình giám sát trong bản đồ điện tử.

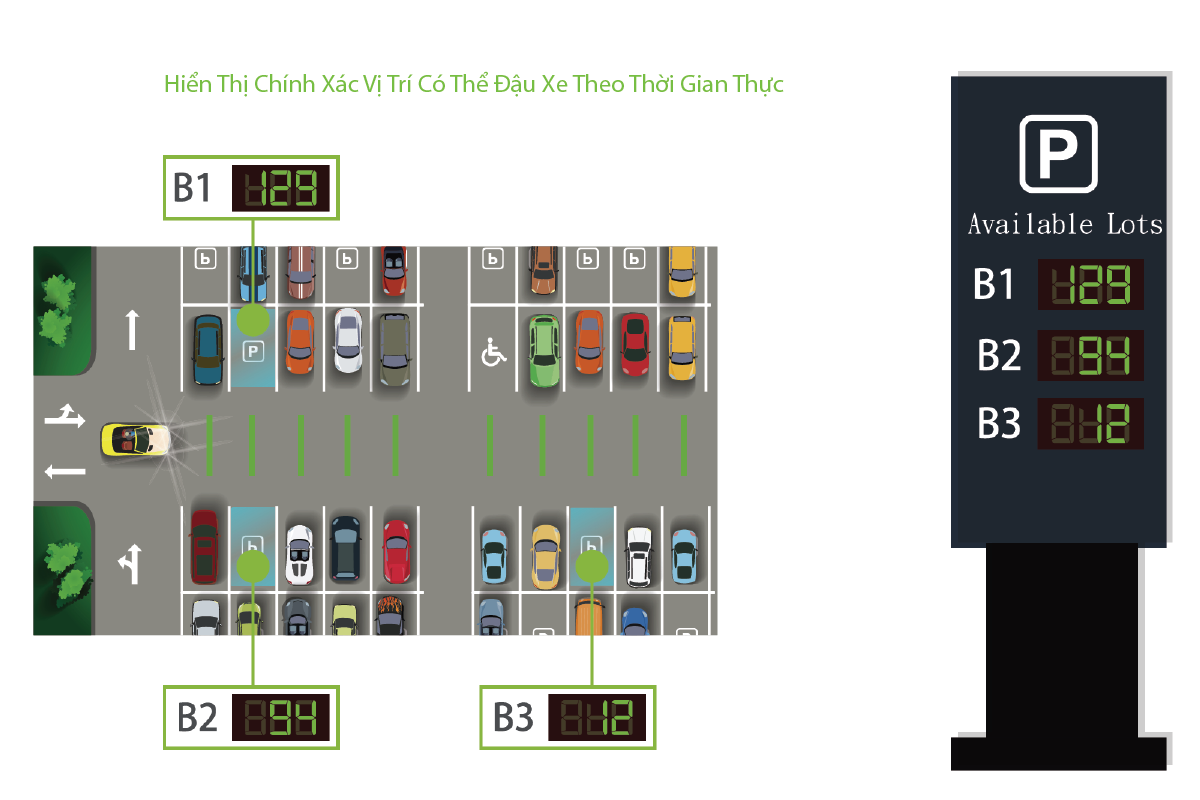

Hiển thị chính xác vị trí có thể đậu xe theo thời gian thực

Màn hình hiển thị vị trí trống ngoài trời của ZKTeco có thể phát hiện trạng thái còn trống của vị trí đậu xe theo thời gian thực, khi có xe ở lối vào của bãi đậu xe, hệ thống sẽ hiển thị sức chứa thực tế của bãi đậu xe và cung cấp cho người lái xe những thông tin thiết thực về chỗ đậu xe còn trống như khu vực & số vị trí.

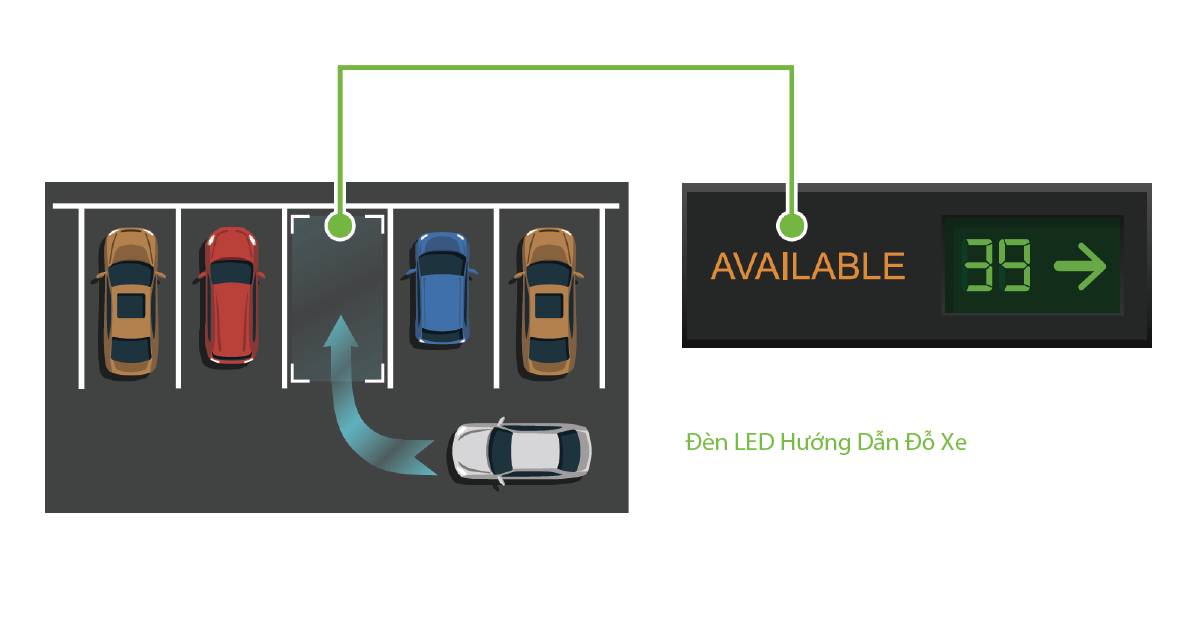

Đèn LED hướng dẫn đỗ xe

Màn hình hướng dẫn đỗ xe phù hợp với khu vực bãi đỗ xe trong nhà, với thiết kế đèn LED hiển thị rõ ràng hướng dẫn và những thông tin có giá trị, người lái xe có thể theo dõi các biển báo và dễ dàng tìm được đường đi đến các vị trí đỗ xe còn trống.

Hệ thống hướng dẫn đỗ xe bằng camera ZKTeco (ZKTeco Camera Parking Guidance System – CPGS) có thể thu thập thông tin vị trí trống của bãi đậu xe để hướng dẫn người lái xe tìm chỗ đậu xe một cách hiệu quả.

Ứng dụng

Hệ thống hướng dẫn đỗ xe bằng camera ZKTeco (ZKTeco Camera Parking Guidance System – CPGS) là giải pháp cao cấp, hiện đại, và thường được áp dụng cho các mô hình bãi đỗ xe có quy mô lớn, mật độ xe ra vào cao, và yêu cầu tính thẩm mỹ, tiện nghi vượt trội. Như các mô hình bãi đỗ xe:

+ Bãi đỗ xe tại các tòa nhà phức hợp và cao ốc

+ Bãi đỗ xe ở các trung tâm thương mại

+ Bãi đỗ xe tại các khu vực dịch vụ công cộng quan trọng như bệnh viện/cơ sở y tế lớn, sân bay/ga tàu…

+ Bãi đỗ xe tại các khu công nghiệp lớn, khách sạn, khu nghỉ dưỡng…

Liên hệ TID để chúng tôi tư vấn thêm và hỗ trợ triển khai Hệ thống hướng dẫn đỗ xe bằng camera ZKTeco (ZKTeco Camera Parking Guidance System – CPGS) cho bạn ngay nhé!
