Tủ trung tâm báo cháy địa chỉ Notifier Honeywell N6000

Mô tả

Thông số kỹ thuật:

Nguồn điện đầu vào chính (Bộ nguồn MPS-350W):

220VAC, 50/60 Hz, 1.5 Amps; 110VAC, 50/60 Hz, 3.0 Amps.

Tổng dòng điện đầu ra 24V: 14.6 A khi có báo động.

Nguồn điện cho mục đích chung: 1.0 A.

Dải dung lượng bộ sạc bình ắc quy: 25AH – 55AH, sử dụng tủ ắc quy riêng đối với loại trên 25AH.

Điện áp sạc thả nổi (Float Rate): 27.6V.

Dải nhiệt độ và độ ẩm:

Nhiệt độ: 0 đến 50 °C.

Độ ẩm: 5% đến 95% không ngưng tụ.

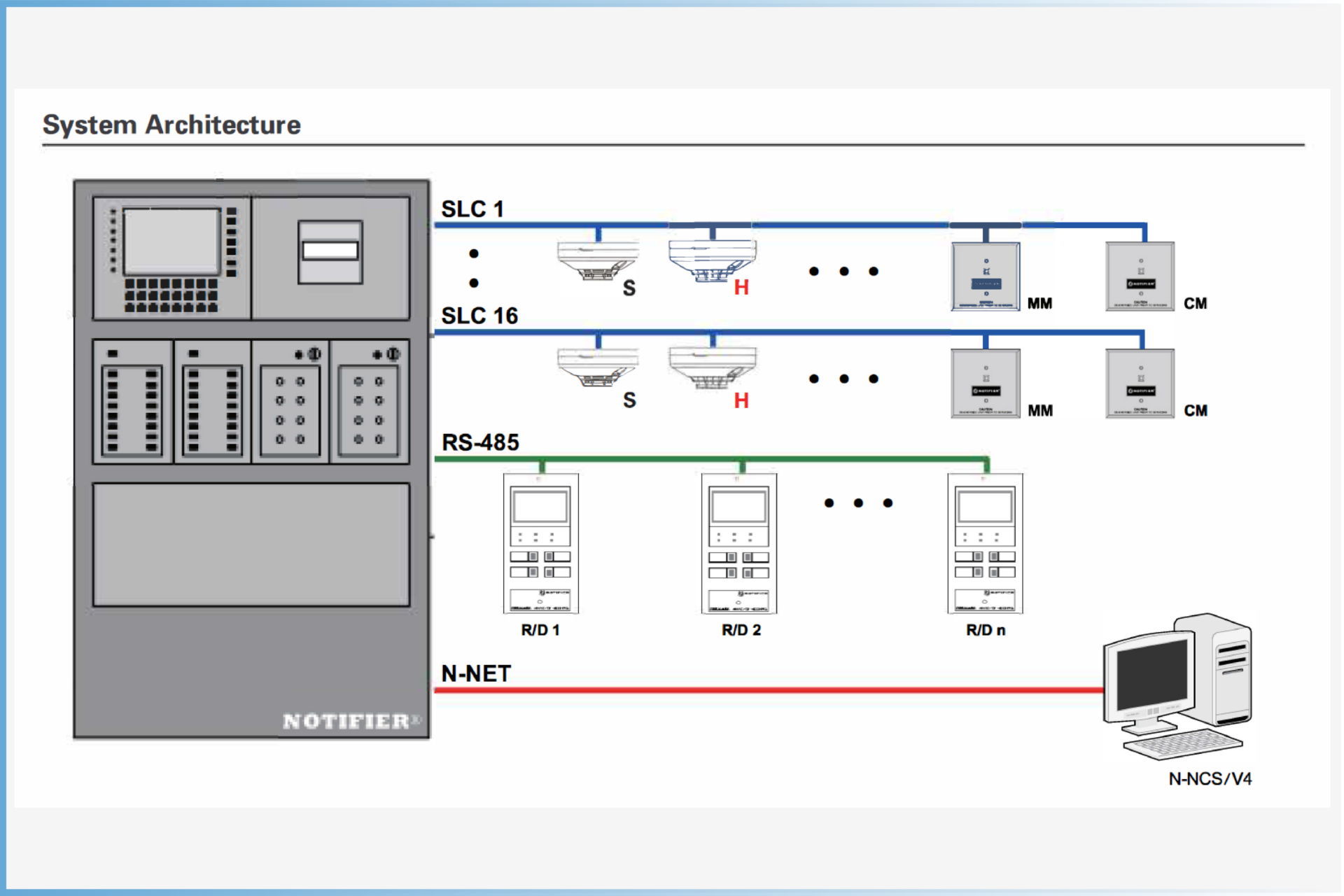

Dung lượng hệ thống (System Capacity)

Mạch tín hiệu thông minh (SLC): Từ 2 và có thể mở rộng lên đến 16 mạch.

Thiết bị thông minh trên mỗi vòng lặp (loop): 198 thiết bị mỗi vòng lặp.

Vùng lập trình phần mềm (Software zones): 1.000 vùng trên mỗi tủ trung tâm.

Bảng hiển thị phụ LCD chuẩn RS-485: Lên đến 64 bảng trên mỗi tủ trung tâm.

Máy in tích hợp: 1 máy in trên mỗi tủ trung tâm.

Chiều dài truyền tin vòng lặp: Tối đa 1,5km với cáp xoắn đôi không bọc nhiễu tiết diện 1,5mm².



Các tùy chọn lập trình tại hiện trường

Tính năng tự động lập trình (Auto program) là một tính năng giúp tiết kiệm thời gian của tủ N-6000. Đây là một quy trình phần mềm đặc biệt cho phép N-6000 “học” các thiết bị nào đang được kết nối vật lý và tự động tải chúng vào chương trình với các giá trị mặc định cho tất cả các thông số. Với thời gian thực hiện chưa đầy một phút, quy trình này cho phép người dùng có ngay hệ thống bảo vệ chống cháy gần như tức thì trong một lần lắp đặt mới, ngay cả khi chỉ có một phần các đầu báo được lắp đặt.

Chỉnh sửa chương trình bằng bàn phím (Keypad Program Edit). Tủ N-6000, giống như tất cả các tủ điều khiển thông minh khác của NOTIFIER, sở hữu tính năng độc quyền là có khả năng tạo và chỉnh sửa chương trình trực tiếp từ bàn phím mặt trước của tủ trong khi vẫn tiếp tục duy trì chức năng bảo vệ chống cháy.

Công cụ N-VFT (N-VFT Tools) là một tiện ích kiểm tra và lập trình ngoại tuyến (offline), có thể giảm đáng kể thời gian lập trình lắp đặt và tăng độ tin cậy cho phần mềm đặc thù của từng công trình. Đây là phần mềm chạy trên nền tảng Windows® và cung cấp các khả năng kỹ thuật tiên tiến để hỗ trợ đơn vị lắp đặt. Kỹ thuật viên có thể tạo toàn bộ chương trình cho tủ N-6000 một cách thuận tiện tại văn phòng, kiểm tra, lưu tệp sao lưu, sau đó mang đến công trình và tải (download) từ máy tính xách tay vào tủ trung tâm.



Thiết bị cài đặt địa chỉ (Address Encoder)

Tất cả các thiết bị ngoại vi thông minh của hệ thống N-6000 đều được thiết lập địa chỉ bằng phần mềm, chúng yêu cầu một thiết bị cài đặt địa chỉ để ghi các địa chỉ liên quan. CP900 và CP900MN là các thiết bị lập trình cầm tay với bàn phím số và màn hình LCD. Chúng được tích hợp sẵn CPU bên trong. CP900 có thể đọc hoặc ghi địa chỉ cho các thiết bị thuộc Series 951 G và các mô-đun Series 751, Nút nhấn khẩn cấp và Còi đèn chớp; trong khi đó, CP900MN có thể đọc hoặc ghi địa chỉ cho các thiết bị Series 751 mới, Series 951 G và các mô-đun Series 751 cũ, Nút nhấn khẩn cấp và Còi đèn chớp. Điện áp vận hành của CP900 hoặc CP900MN là 18 VDC, được cung cấp bởi hai viên pin 9V.

Người dùng trước tiên có thể nhập địa chỉ bằng bàn phím số và địa chỉ đó sẽ được hiển thị trên màn hình LCD. Địa chỉ sẽ được tự động ghi vào thiết bị ngoại vi sau khi xác nhận thông qua bus giao tiếp. Ngoài ra, người dùng cũng có thể đọc địa chỉ của các thiết bị ngoại vi đã được ghi trước đó từ thiết bị cài đặt này.



Mã sản phẩm và mô tả sản phẩm

CPU-6000D-E/8: Bo mạch điều khiển trung tâm (CPU), hỗ trợ tối đa 8 vòng lặp (loop), hiển thị ký tự tiếng Anh trên mặt tủ

CPU-6000D-E/16: Bo mạch điều khiển trung tâm (CPU), hỗ trợ tối đa 16 vòng lặp (loop), hiển thị ký tự tiếng Anh trên mặt tủ

LCM-2: Mô-đun điều khiển vòng lặp N-6000, hỗ trợ tối đa 2 vòng lặp trên mỗi mô-đun, mỗi vòng lặp hỗ trợ lên đến 198 đầu báo; hoặc 99 đầu báo và 99 mô-đun.

NIC-EC: Card mạng, tích hợp 2 cổng CAN, 1 cổng Ethernet, 1 cổng RS-232 và 1 cổng RS-232/485 có thể tùy chỉnh cấu hình

MPS-350W: Bộ nguồn thông minh công suất 350W, tích hợp tính năng quản lý sạc bình ắc quy

FSS-CHS-4L: Khung lắp đặt (Chassis) thiết kế mỏng, dùng để gắn các mô-đun LCM, hệ thống điện thoại hoặc các mô-đun tùy chọn khác.

FSS-DP-DISP: Mặt nạ trang trí (Dress plate), dùng để gắn bộ điều khiển trung tâm CPU hoặc các mô-đun khác, thường được lắp ở vị trí trên cùng trong tủ CAB-X4.

FSS-DP-1: Mặt nạ trang trí loại kín (Blank dress plate), dùng để che các hàng trống không sử dụng trong tủ trung tâm.

FSS-BP-4: Tấm che ngăn chứa bình ắc quy, màu đen.

FSS-SBB-B4: Hộp đế tủ (Backbox) loại 2 khung lắp đặt (chassis), màu đen.

FSS-DR-B4: Cửa tủ bao gồm ổ khóa và chìa khóa, tương thích với loại tủ 2 khung lắp đặt, màu đen.

B901-N: Đế đầu báo thông minh loại 3 cực đấu nối (dùng để kết nối với đèn LED báo phòng).

ND-751T-E-N: Đầu báo nhiệt cố định thông minh.

ND-751TR-E-N: Đầu báo nhiệt kết hợp (Cố định & Gia tăng – ROR) thông minh.

B601-E-N: Đế đầu báo thông minh loại 2 cực đấu nối thông dụng.

ND-751P-E-N: Đầu báo khói quang học thông minh.

P700A-E: Còi kết hợp đèn chớp địa chỉ.

M700K-E: Nút nhấn khẩn cấp địa chỉ thông minh.

MMX-7-E-N: Mô-đun giám sát thông minh.

CMX-7C-E-N: Mô-đun điều khiển đầu ra thông minh.

N-NCA-E: Bộ hiển thị điều khiển mạng, hiển thị ký tự tiếng Anh trên mặt thiết bị.

CMX-7-E: Mô-đun rơ-le/giám sát thông minh.

MMX-7P-E-N: Mô-đun giao tiếp giám sát thông minh.
