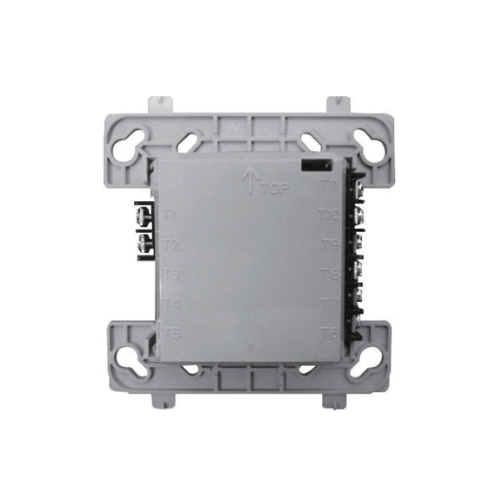

Module Giao Tiếp Notifier KM-FZM-9G
Module Giao Tiếp Notifier KM-FZM-9G

Module Giao Tiếp Notifier KM-FZM-9G

Liên hệ

Mô-đun giao tiếp KM-FZM-9G hỗ trợ giao thức truyền thông CLIP, các giao thức được sử dụng với tủ trung tâm Notifier NX30.

Lắp đặt

Lắp đặt nổi trong hộp gắn nổi SMB500 (Surface Mounting box) hoặc lắp đặt trực tiếp trong hộp âm tường hình vuông tiêu chuẩn 4-inch với chiều sâu tối thiểu là 2 1/8 inch (khoảng 54mm).

Đấu dây

LƯU Ý: Tất cả các đường dây đấu nối phải tuân thủ các quy chuẩn, quy định và luật định hiện hành tại địa phương. Mô-đun này chỉ được thiết kế cho hệ thống đường dây giới hạn công suất (power-limited).

Cài đặt địa chỉ cho mô-đun bằng các thiết bị cài đặt địa chỉ (bộ lập trình cầm tay) mẫu CP900 / CP900MN / CP500.

Lắp đặt đường dây đấu nối của mô-đun theo đúng bản vẽ thiết kế công trình và các sơ đồ đấu dây phù hợp.

Cố định chặt mô-đun vào hộp điện (hộp thiết bị).

Danh mục: , , , ,

Mô tả

Thông Số Kỹ Thuật:

Model: KM-FZM-9G

Điện áp hoạt động bình thường: 15 đến 32 VDC

Dòng điện tiêu thụ tối đa: 3mA (Đèn LED Sáng)

Dòng điện hoạt động: Tối đa 350μA, 1 lần truyền thông mỗi 5 giây, sử dụng điện trở cuối đường dây (EOL) 47K

Điện trở cuối đường dây (EOL): 3.9K Ohms

Điện trở đường dây IDC tối đa: 25 Ohms Điện áp nguồn cấp IDC (giữa các đầu cực T10 và T11)

Điện áp DC ổn áp: 24 VDC giới hạn công suất

Dòng điện: 90mA mỗi mô-đun

Dải nhiệt độ: 32°F đến 120°F (0°C đến 49°C) theo tiêu chuẩn UL

Độ ẩm: 10% đến 93%RH, Không ngưng tụ theo tiêu chuẩn UL

Kích thước module: 4.9″ H x 4.9″ W x 1.4″ D (khoảng 124.5mm Cao x 124.5mm Rộng x 35.6mm Sâu)

Phụ kiện: Hộp điện SMB500; Điện trở cuối đường dây (EOL) 47K mã sản phẩm # A2143 100

Trọng lượng: 5.6 ounces (160g) (Đã bao gồm vật liệu đóng gói)

Tiêu chuẩn: UL 864

Phiên bản phần mềm: A

Chứng nhận: UL
