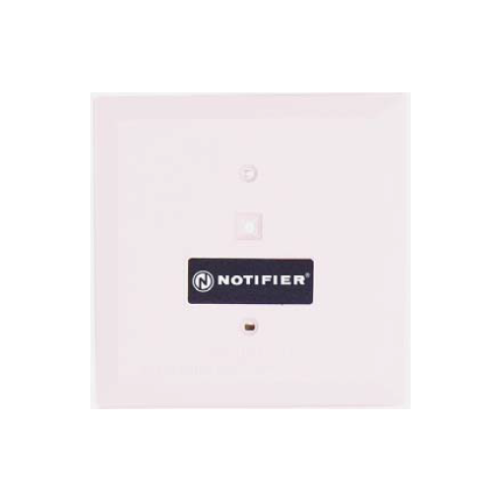

Module Giám Sát Đầu Báo Thường Honeywell Notifier MMX-7P-E

Mô tả

Thông Số Kỹ Thuật:

Điện áp hoạt động: 22.2 ~ 25.5 VDC

Dòng điện chờ: 200μA @ 24VDC (Đèn LED nhấp nháy)

Dòng điện tối đa: 5.1mA @ 24VDC (Đèn LED sáng đứng)

Điện trở cuối đường dây (EOL): 3.9K ohms

Điện áp nguồn cấp ngoài: 16 ~ 28VDC

Điện áp gợn sóng: 0.1VRMS.

Dòng điện: Tối đa 90mA trên mỗi mô-đun.

Nhiệt độ hoạt động: -10 ~ 50 ºC

Độ ẩm tương đối: 10% ~ 93% RH, không ngưng tụ

Kích thước: 114.3mm (Cao) × 101.6mm (Rộng) × 31.75mm (Sâu)

Ứng Dụng

Mô-đun giao diện MMX-7P-E được sử dụng để giám sát một vùng (zone) gồm các đầu báo thường loại 2 dây. Một Điện trở cuối đường dây 3.9K ohms (được đi kèm) được đấu nối ở cuối mạch, điện trở vòng dây IDC tối đa là 25 ohms.

Vận Hành

Mỗi thiết bị MMX-7P-E sử dụng một trong số 99 địa chỉ mô-đun khả dụng trên một vòng loop SLC. Thiết bị phản hồi các lệnh quét (poll) định kỳ từ tủ điều khiển, đồng thời báo cáo loại thiết bị và trạng thái (hở mạch / bình thường / ngắn mạch) của Mạch thiết bị khởi đầu (IDC) của nó. Đèn LED nhấp nháy cho biết mô-đun đang kết nối truyền thông với tủ điều khiển. Đèn LED sẽ sáng đứng khi có báo động (tùy thuộc vào giới hạn dòng điện trên vòng loop).

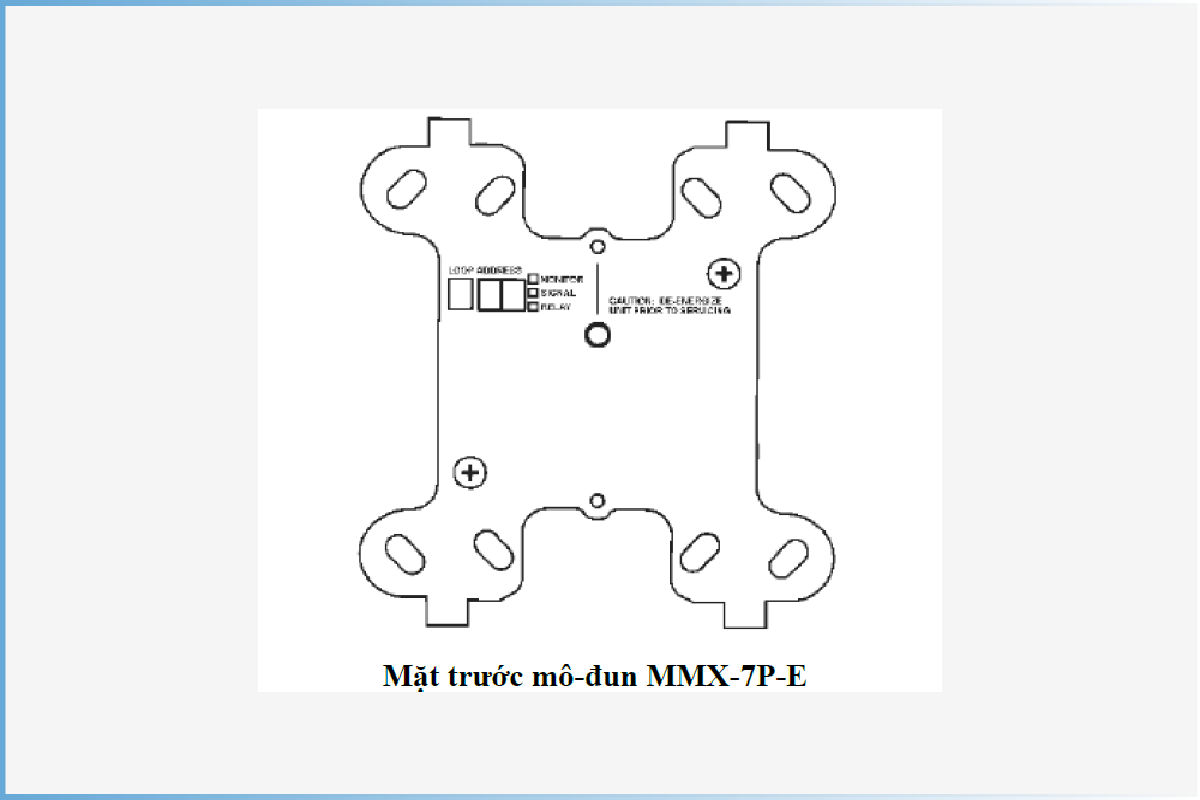

Lắp Đặt

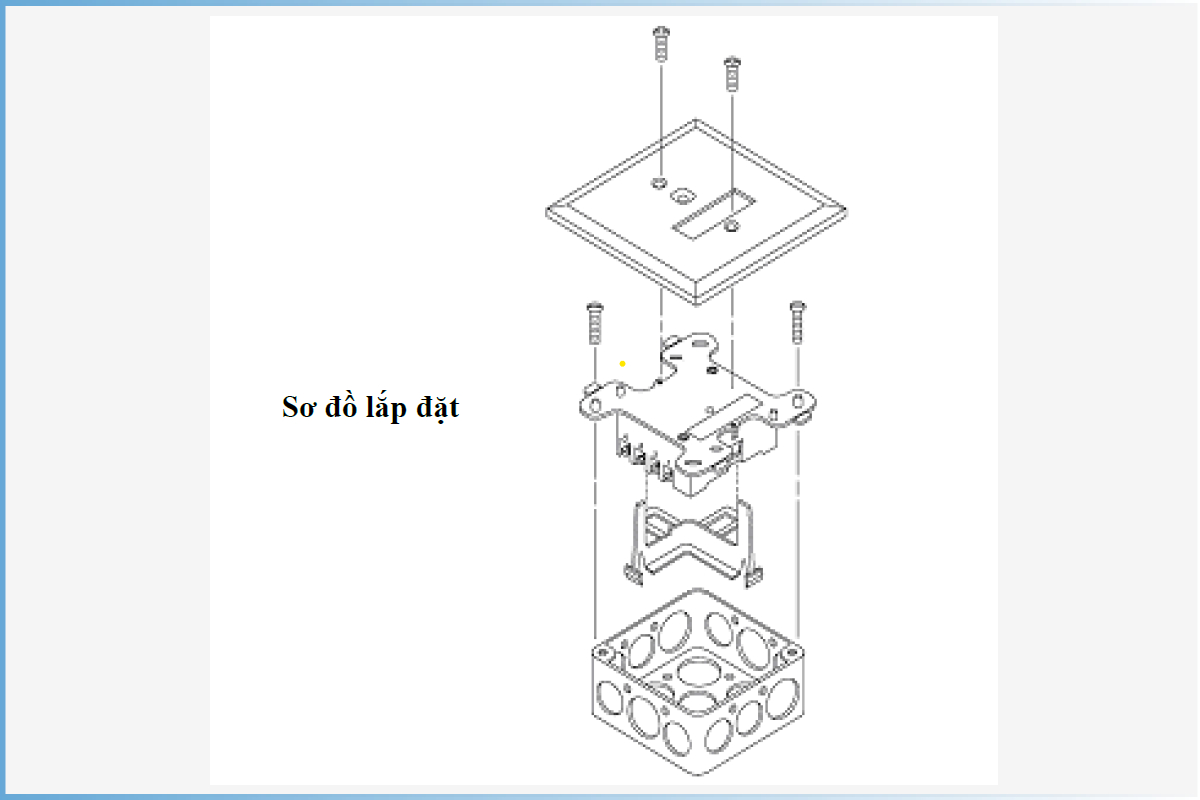

Mô-đun giám sát MMX-7P-E có thể được gắn trực tiếp vào hộp nối dây (hộp âm tường/nổi) kích thước từ 50 đến 100 mm như được hiển thị trong Sơ đồ lắp đặt.

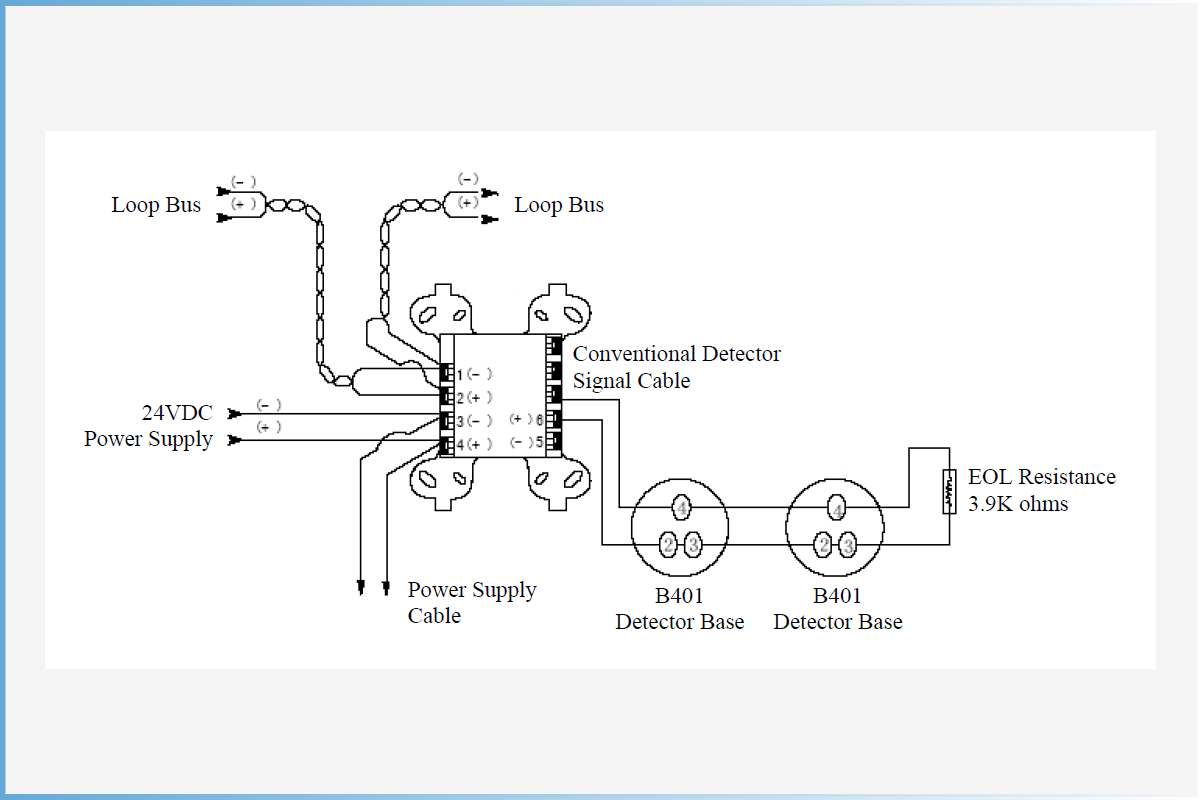

Đấu nối dây

T1 ( – ), T2 ( + ): Bus truyền thông vòng Loop

T3 ( – ), T4 ( + ): Nguồn cấp 24VDC

T5 ( – ), T6 ( + ): Cáp tín hiệu đầu báo thường (đầu báo thường)
