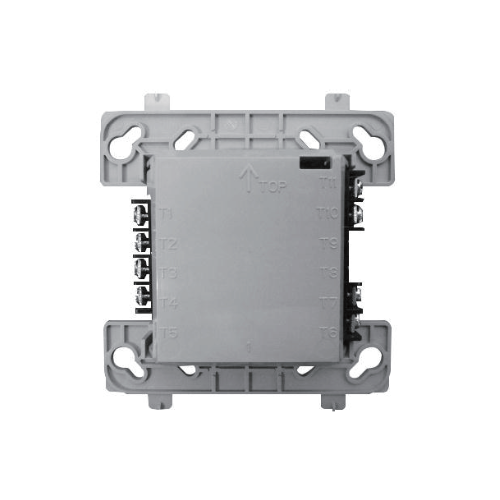

Module Đầu Vào/Đầu Ra Notifier JSKM-CMM-9G
Module Đầu Vào/Đầu Ra Notifier JSKM-CMM-9G

Module Đầu Vào/Đầu Ra Notifier JSKM-CMM-9G

Liên hệ

Mô-đun Đầu vào/Đầu ra JSKM-CMM-9G hỗ trợ giao thức truyền thông CLIP, các giao thức được sử dụng với tủ trung tâm Notifier NX30.

Lắp đặt

Lắp đặt nổi trong hộp gắn nổi SMB500 (Surface Mounting box) hoặc lắp đặt trực tiếp trong hộp âm tường hình vuông tiêu chuẩn 4-inch với chiều sâu tối thiểu là 2 1/8 inch (khoảng 54mm).

Đấu dây

LƯU Ý: Tất cả các đường dây đấu nối phải tuân thủ các quy chuẩn, quy định và luật định hiện hành tại địa phương.

Cài đặt địa chỉ cho mô-đun bằng các thiết bị cài đặt địa chỉ (bộ lập trình cầm tay) mẫu CP900 / CP900MN / CP500.

Lắp đặt đường dây đấu nối của mô-đun theo đúng bản vẽ thiết kế công trình và các sơ đồ đấu dây phù hợp.

Cố định chặt mô-đun vào hộp điện (hộp thiết bị).

Danh mục: , , , ,

Mô tả

Thông Số Kỹ Thuật:

Dải nhiệt độ hoạt động: 0°C – 49°C (32°F ~ 120°F) theo tiêu chuẩn UL

Dải độ ẩm hoạt động: 10% ~ 93%RH, Không ngưng tụ theo tiêu chuẩn UL

Dải điện áp: 15 ~ 32VDC

Dòng điện chờ: Tối đa 450μA, 1 lần truyền thông mỗi 5 giây, sử dụng điện trở cuối đường dây (EOL) 47K

Mạch thiết bị kích hoạt (IDC) – Điện áp tối đa: 2.4 Vdc; Tối đa

Dòng điện đoản mạch: 100 µA

Điện trở đường dây IDC tối đa: 40 Ohm

Điện áp nguồn cấp ngoài định mức: Điện áp nguồn cấp ngoài 24VDC (giữa các đầu cực T10 và T11)

Mạch thiết bị cảnh báo (NAC) tối đa: 24VDC ổn áp

Mạch thiết bị cảnh báo (NAC – Mạch đầu ra điều khiển): 2A, 24VDC (Tải thuần trở)

Điện trở đường dây NAC tối đa: 40 Ohm

Kích thước module: 4.9″ Cao x 4.9″ Rộng x 1.4″ Sâu (khoảng 124.5mm H x 124.5mm W x 35.6mm D)

Trọng lượng khoảng: 170g

Tiêu chuẩn: UL864 & ULC-S527

Phiên bản phần mềm: B

Chứng nhận: UL
