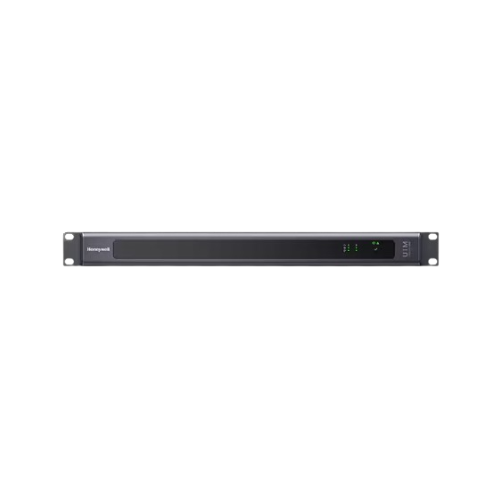

Mô-đun Giao Diện Đa Năng Dòng Variodyn D1 Honeywell UIM (Universal Interface Module)

Mô tả

Thông Số Kỹ Thuật:



THÔNG TIN CHUNG

Tiêu thụ điện năng:  < 150 mA @ 24 V DC

Nhiệt độ môi trường:  -5 °C … +55 °C

Nhiệt độ bảo quản:  -10 °C … +60 °C

Độ ẩm:  15 % … 90 % độ ẩm tương đối (không ngưng tụ)

Vỏ máy:  Kim loại

Màu sắc:  Xám, tương đương mã màu RAL 7016

Trọng lượng:  7,22 kg

Kích thước (R x C x S):  483 x 44 x 345 mm (1 HU)

Tiêu chuẩn kỹ thuật:  EN 54-16



ĐẦU RA ÂM THANH (AUDIO OUTPUT)

Mức danh định:  0 dBu

Dải tần số:  20 Hz … 22 kHz

Tỷ lệ tín hiệu trên nhiễu (S/N):  > 85 dB

Hệ số méo tại mức danh định:  < 0,05%

Trở kháng đầu ra:  200 Ω

Cổng XLR:  Cân bằng, không tiềm năng (potential-free)

Cổng CINCH (RCA):  Không cân bằng, không tiềm năng



CỔNG XLR

Loại:  Cân bằng, không tiềm năng

Trở kháng đầu vào:  100 kΩ



CỔNG CINCH (RCA)

Loại:  1 kΩ

Trở kháng đầu vào:  Không cân bằng, không tiềm năng



TIẾP ĐIỂM ĐIỀU KHIỂN

TIẾP ĐIỂM ĐẦU VÀO

Điện áp đầu vào tối đa:  Tối đa 24 V DC (qua DAL-Bus)

Điện áp đầu vào logic 0:  > 8,5 V DC @ 5,6 kΩ

Điện áp đầu vào logic 1:  < 7,5 V DC @ 4,5 kΩ

Điện trở đầu vào:  10 kΩ

TIẾP ĐIỂM ĐẦU RA

Điện áp ngoài tối đa:  24 V DC

Dòng tải trên mỗi đầu ra:  Tối đa 50 mA

Khả năng chống ngắn mạch: Chống lại điện áp + 24 V trong vòng 1 giây
