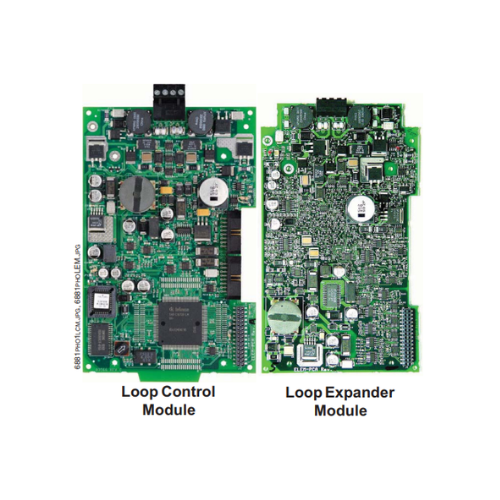

Mô-đun Điều Khiển Mạch Vòng Và Mô-đun Mở Rộng Notifier LCM-320 Và LEM-320

Mô tả

Thông Số Kỹ Thuật:

Mã sản phẩm:

LCM-320: Mô-đun Điều khiển Mạch vòng. Bổ sung các mạch SLC cho NFS-3030/NFS2-3030; NFS-3030/NFS2-3030 hỗ trợ tối đa năm mô-đun LCM-320 và năm mô-đun LEM-320.

LEM-320: Mô-đun Mở rộng Mạch vòng. Mở rộng cho mỗi mô-đun LCM được sử dụng trên NFS-3030/NFS2-3030; mở rộng NFS-640/NFS2-640 lên thành hai mạch vòng.

Điện áp: 24 VDC định mức, 27,6 VDC tối đa.

Chiều dài mạch vòng tối đa: Khoảng cách đi dây tối đa của một mạch SLC sử dụng dây cặp xoắn 12 AWG (3,1 mm²) là 12.500 feet (3810 m) trên mỗi kênh. Đối với dây cặp xoắn không bọc chống nhiễu, kích thước từ 12 AWG (3,1 mm²) đến 18 AWG (0,78 mm²):
– Khoảng cách với dây 12 AWG: 12.500 ft (3.810 m).
– Khoảng cách với dây 14 AWG: 8.000 ft (2.438 m).
– Khoảng cách với dây 16 AWG: 4.875 ft (1.486 m).
– Khoảng cách với dây 18 AWG: 3.225 ft (983 m).
– Tối đa 50 ohms trên mỗi chiều dài của mạch vòng Style 6 & 7.
– Tối đa 50 ohms trên mỗi nhánh đối với mạch vòng Style 4.

Dòng điện tối đa: đối với LCM-320: 130 mA; đối với LEM-320: 100 mA; đối với một mạch vòng SLC đơn lẻ: tối đa 400 mA.

LƯU Ý: Khi xảy ra ngắn mạch tối đa — mạch vòng sẽ tự động ngắt cho đến khi tình trạng ngắn mạch được khắc phục.

Điện trở tối đa: 50 ohms (được giám sát và giới hạn công suất).

Phạm vi nhiệt độ và độ ẩm: Hệ thống này đáp ứng các yêu cầu của NFPA đối với việc vận hành ở mức 0 – 49°C / 32 – 120°F và độ ẩm tương đối 93% ± 2% RH (không ngưng tụ) ở 32°C ± 2°C (90°F ± 3°F). Tuy nhiên, tuổi thọ hữu ích của pin dự phòng và các linh kiện điện tử của hệ thống có thể bị ảnh hưởng tiêu cực bởi các phạm vi nhiệt độ và độ ẩm cực đoan. Do đó, khuyến nghị nên lắp đặt hệ thống này cùng các thiết bị ngoại vi của nó trong môi trường có nhiệt độ phòng bình thường từ 15 – 27°C / 60 – 80°F.
