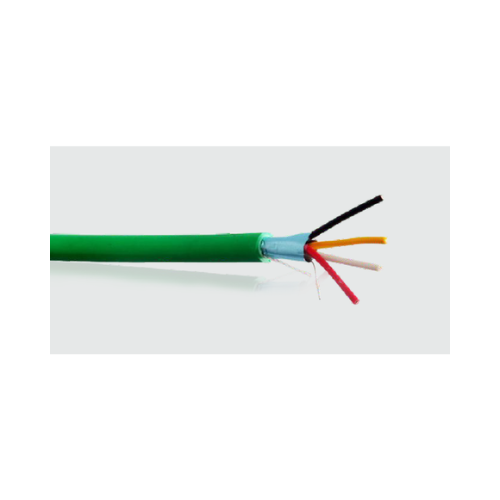

Cáp Tín Hiệu EIB Bus Norden 81-1102201GN: 2 đôi, 20AWG, Có Chống Nhiễu, Vỏ PVC

Mô tả

Thông Số Kỹ Thuật:

Đặc Tính Vật Lý
Số đôi dây: 2
Số lõi dẫn: 4
Kích thước lõi dẫn: 20 AWG (0.8 mm)
Độ dày lớp cách điện: 0.18 mm
Đường kính lớp cách điện: 1.45 mm
Kích thước dây thoát nhiễu: 24 AWG (0.4 mm)
Độ dày vỏ: 1.00 mm
Đường kính vỏ: 6.30 mm
Bán kính uốn cong tối thiểu khi lắp đặt: 8 x D (D là đường kính ngoài)
Nhiệt độ hoạt động: -20°C đến +75°C

Đặc Tính Điện
Điện trở một chiều (DCR) định danh của lõi dẫn tại 20°C (Ω/km): 38.5
Độ bền điện môi giữa các đôi dây (kv/phút): ≥1.0
Ngắn mạch hoặc hở mạch vòng: Không có
Lớp chống nhiễu: Không đứt gãy

Đặc Tính Cơ Học
Vật liệu thử nghiệm: LSZH
Độ bền kéo trước khi lão hóa (Mpa): ≥10
Độ giãn dài khi lão hóa (%): ≥125
Điều kiện lão hóa (°C x giờ): 100 x 168
Độ bền kéo sau khi lão hóa (Mpa): ≥8.0
Độ giãn dài sau khi lão hóa (%): ≥100
Uốn cong lạnh (-20±°C x 4 giờ): Không nứt

Mã Màu Cách Điện
Lõi 1: Đỏ
Lõi 2: Đen
Lõi 3: Trắng
Lõi 4: Vàng

Trọng lượng tịnh (kg/km): 52

Chiều dài cuộn: 305 mét
