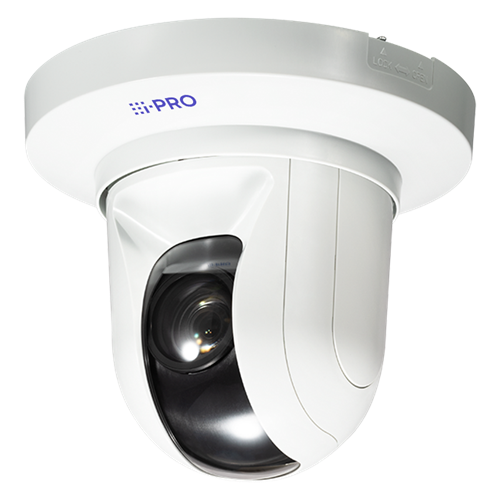

Camera IP PTZ Dòng U-Series i-PRO 2MP WV-U61301-Z1

Mô tả

Thông số kỹ thuật:

Camera

Cảm biến hình ảnh Xấp xỉ 1/2.8 loại cảm biến hình ảnh CMOS

Độ nhạy sáng tối thiểu:

Màu:

0.011 lx (30IRE, F1.6, 1/30s, AGC:11)*

0.015 lx (50IRE, F1.6, 1/30s, AGC:11)

0.001 lx (50IRE, F1.6, 16/30s, AGC:11)*

Đen Trắng:

0.006 lx (50IRE, F1.6, 1/30s, AGC:11)

0.0004 lx (50IRE, F1.6, 16/30s, AGC:11)*

*Giá trị đã chuyển đổi

Cân bằng trắng ATW1 / ATW2 / AWC

Tốc độ màn trập

[60 fps Mode] 1/60 Fix to 1/10000 Fix, [30 fps/15 fps mode] 1/30 Fix to 1/10000 Fix

[50 fps Mode] 1/50 Fix to 1/10000 Fix, [25 fps/12.5 fps mode] 1/25 Fix to 1/10000 Fix

Tốc độ màn trập tối đa

[60 fps mode] Max. 1/4000 s to Max. 16/30 s

[50 fps mode] Max. 1/4000 s to Max. 16/25 s

[30 fps mode] Max. 1/4000 s to Max. 16/30 s

[25 fps mode] Max. 1/4000 s to Max. 16/25 s

[15 fps mode] Max. 1/4000 s to Max. 16/30 s

[12.5 fps mode] Max. 1/4000 s to Max. 16/25 s

Tự động Thông minh Bật / Tắt

Siêu Động lực (Super Dynamic) Bật / Tắt. *Mức độ có thể được thiết lập trong phạm vi từ 0 đến 31

Dải Động (Dynamic Range) Tối đa 144 dB ((Super Dynamic: Bật, Mức 31)

Cân bằng Tối Thích ứng (Adaptive Black Stretch) Mức độ có thể được thiết lập trong phạm vi từ 0 đến 255

Bù Sáng Nền / Bù Sáng Chói (Back light compensation / High light compensation)

BLC (Bù sáng nền) / HLC (Bù sáng chói) / Tắt

Mức độ có thể được thiết lập trong phạm vi từ 0 đến 31 (chỉ khi Super dynamic / Intelligent Auto : Tắt)

Bù Sương Mù (Fog compensation) Bật / Tắt, Mức độ có thể được thiết lập trong phạm vi từ 0 đến 8 (chỉ khi Intelligent auto / Điều chỉnh độ tương phản tự động (auto contrast adjust): Tắt)

Độ lợi Tối đa (Maximum gain) (AGC) Mức độ có thể được thiết lập trong phạm vi từ 0 đến 11

Màu/Trắng Đen (Color/BW) (ICR) Tắt / Bật / Tự động 1 / Tự động 2 / Tự động 3 (SCC)

Giảm Nhiễu Kỹ thuật số (Digital Noise Reduction) Mức độ có thể được thiết lập trong phạm vi từ 0 đến 255

Phát hiện Chuyển động Video (Video Motion Detection) (VMD) Bật / Tắt, Có sẵn 4 khu vực

Phát hiện Thay đổi Cảnh (Scene Change Detection) (SCD) Bật / Tắt, Có sẵn 1 khu vực

Phát hiện Âm thanh (Audio Detection) Bật / Tắt

Phân loại Âm thanh AI (AI Sound Classification) —

Phân tích AI (AI Analytics) —

Khu vực Riêng tư (Privacy Zone) Bật / Tắt, Có sẵn tối đa 32 khu vực

VIQS Bật / Tắt, Có sẵn tối đa 8 khu vực

Bộ Ổn định Hình ảnh (Image Stabilizer) Bật / Tắt (Sử dụng cảm biến con quay hồi chuyển tích hợp)

Tiêu đề Camera (Camera Title) (OSD) Bật / Tắt, Tối đa 40 ký tự (ký tự chữ và số, dấu)

Điều chỉnh Lấy nét (Focus Adjustment) Lấy nét Tự động (Auto focus)

Ống Kính (Lens)

Zoom quang học 10x (Zoom bằng động cơ/Lấy nét bằng động cơ))

Zoom mở rộng Tối đa 15x (10x đến 15x: khi độ phân giải là 1280 x 720)

Zoom kỹ thuật số 15x – 160x

Độ dài tiêu cự 4.7 – 47 mm {3/16 inches – 1-27/32 inches}

Góc nhìn

[Chế độ 16 : 9]

Ngang : 6.7° (TELE) – 62° (WIDE), Dọc : 3.8° (TELE) – 37° (WIDE)

[ Chế độ 4 : 3]

Ngang : 5.1° (TELE) – 48° (WIDE), Dọc : 3.8° (TELE) – 37° (WIDE)

Tỉ lệ Khẩu độ Tối đa (Maximum Aperture Ratio) 1 : 1.6 (WIDE) – 1 : 3.0 (TELE)

Phạm vi Lấy nét (Focus Range) 1.5 m {59-1/16 inches} – ∞

DORI

Phát hiện (25ppm / 8ppf) Wide: 64.2m / 210.5 ft, Tele: 656.0 m / 2152.3 ft

Quan sát (62.5ppm / 19ppf) Wide: 25.7 m / 84.2 ft, Tele: 262.4 m / 860.9 ft

Nhận dạng (125ppm / 38ppf) Wide: 12.8 m / 42.1 ft, Tele: 131.2 m / 430.5 ft

Định danh (250ppm / 76ppf) Wide: 6.4m / 21.1 ft, Tele: 65.6 m / 215.2 ft

Bộ xử lý Hệ thống trên Chip (SoC)

Bộ xử lý Hệ thống trên Chip (SoC) Ambarella CV25M

Góc Điều chỉnh (Adjusting Angle)

Góc Ngang 0 đến +350°

Góc Dọc -30 đến +90°

Góc Quay 0°

Quay/Nghiêng (Pan/Tilt)

Phạm vi Quay (Panning Range) 0° – 350°

Tốc độ Quay (Panning Speed)

Thủ công (Manual) Xấp xỉ 0.065°/giây – 150°/giây

Cài đặt trước (Preset): Lên đến xấp xỉ 500°/giây

Phạm vi Nghiêng (Tilting Range) Hoạt động -30° – +90°

Tốc độ Nghiêng (Tilting Speed)

Thủ công (Manual): Xấp xỉ 0.065°/giây –150°/giây

Cài đặt trước (Preset): Lên đến xấp xỉ 350°/giây

Vị trí Cài đặt trước (Preset Positions) 256 vị trí

Chế độ Tự động (Auto Mode) Tự động quay (Auto pan) / Trình tự cài đặt trước (Preset sequence) / Tuần tra (Patrol)

Tự động Quay về (Self Return) 10 giây/ 20 giây/ 30 giây/ 1 phút/ 2 phút/ 3 phút/ 5 phút/ 10 phút/ 20 phút/ 30 phút/ 60 phút

Giao diện Người dùng Đồ họa Trình duyệt (Browser GUI)

Điều khiển Camera Độ sáng (Brightness), AUX Bật / Tắt

Âm thanh (Audio)

Đầu vào Mic (Đường truyền): Bật / Tắt

Điều chỉnh Âm lượng: Thấp / Trung bình / Cao

Đầu ra Âm thanh: Bật / Tắt

Điều chỉnh Âm lượng: Thấp / Trung bình / Cao

Ngôn ngữ Giao diện/Menu Cài đặt (GUI / Setup Menu Language) Tiếng Anh, Tiếng Ý, Tiếng Pháp, Tiếng Đức, Tiếng Tây Ban Nha, Tiếng Bồ Đào Nha, Tiếng Nga, Tiếng Trung, Tiếng Nhật

Trình duyệt (Browser) Microsoft Edge, Firefox, Google Chrome

Mạng

Giao diện mạng 10 Base-T / 100 Base-TX, đầu nối RJ45

Độ phân giải H.265/ H.264 JPEG (MJPEG)

[16 : 9 mode (60 fps mode)] , [16 : 9 mode (30 fps mode)], [16 : 9 mode (50 fps mode)] ,

[16 : 9 mode (25 fps mode)] : 1920×1080, 1280×720, 640×360, 320×180

[4 : 3 mode (30 fps mode)], [4 : 3 mode (25 fps mode)] : 1280×960, VGA, QVGA

[4 : 3 mode (15 fps mode)], [4 : 3 mode (12.5 fps mode)] : 2048×1536 , 1280×960, VGA, QVGA

H.265/H.264

[Chế độ Truyền tải (Transmission Mode)]

Tốc độ bit không đổi / VBR (Tốc độ bit thay đổi) / Tốc độ khung hình / Nỗ lực tốt nhất

[Loại Truyền tải (Transmission Type)]

Cổng Đơn tuyến (Unicast) (TỰ ĐỘNG) / Cổng Đơn tuyến (Unicast) (THỦ CÔNG) / Đa tuyến (Multicast)

JPEG [Chất lượng Hình ảnh] 10 bước

Mã hóa Thông minh (Smart Coding)

Điều khiển GOP (Nhóm ảnh):

Điều khiển GOP (Group of pictures) control:

Tắt / Thấp (GOP thay đổi 1s-8s) / Trung bình (GOP thay đổi 4s-16s/

Nâng cao (GOP cố định 60s với khung khóa 1s) /

Điều khiển tốc độ khung hình (GOP thay đổi 4s-16s với điều khiển tốc độ khung hình)

* Nâng cao và Điều khiển tốc độ khung hình chỉ khả dụng với H.265

Mã hóa Thông minh (Smart Coding) Auto VIQS: Bật / Tắt

Nén âm thanh G.726 (ADPCM) : 16 kbps / 32 kbps , G.711 : 64 kbps , AAC-LC : 64 kbps / 96 kbps / 128 kbps

Chế độ Truyền Âm thanh (Audio Transmission Mode) Tắt / Đầu vào Mic (Đường truyền) / Đầu ra Âm thanh / Tương tác (Bán song công) / Tương tác (Song công hoàn toàn)

Giao thức được hỗ trợ

IPv6 : TCP/IP, UDP/IP, HTTP, HTTPS, SSL/TLS, SMTP, DNS, NTP, SNMPv1/v2/v3, DHCPv6, RTP, MLD, ICMP, ARP, IEEE 802.1X, DiffServ, SFTP, MQTT, LLDP

IPv4 : TCP/IP, UDP/IP, HTTP, HTTPS, SSL/TLS, RTSP, RTP, RTP/RTCP, SMTP, DHCP, DNS, DDNS, NTP, SNMPv1/v2/v3, UPnP, IGMP, ICMP, ARP, IEEE 802.1X, DiffServ, SRTP, SFTP, MQTT, LLDP, NTCIP

Số lượng Người dùng Đồng thời (No. of Simultaneous Users) Lên đến 14 người dùng (Tùy thuộc vào điều kiện mạng)

Bảo mật (Secure)

Bảo mật: FIPS 140-2 cấp độ 3 (NXP® EdgeLock® SE050F), Chứng chỉ Thiết bị GlobalSign® được cài đặt sẵn.

Các tính năng bảo mật: HTTPS, Xác thực người dùng, Xác thực Digest, Xác thực máy chủ, IEEE802.1X, Nhật ký hệ thống, Nhật ký truyền hình ảnh, Bảo vệ chống tấn công Brute-force, Phát hiện thay đổi, Firmware đã ký.

Thẻ nhớ SDXC/SDHC/SD (Tùy chọn)

Ghi hình H.265 / H.264:

Ghi hình Thủ công (Manual REC) / Ghi hình Báo động (Alarm REC) (Trước/Sau) / Ghi hình theo Lịch trình (Schedule REC) / Sao lưu khi mạng gặp sự cố (Backup upon network failure)

Ghi hình JPEG:

Ghi hình Thủ công (Manual REC) / Ghi hình Báo động (Alarm REC) (Trước/Sau) / Sao lưu khi mạng gặp sự cố (Backup upon network failure)

Thẻ nhớ SDXC/SDHC/SD Tương thích:

Thẻ nhớ microSDXC: 64 GB, 128 GB, 256 GB, 512 GB

Thẻ nhớ microSDHC: 4 GB, 8 GB, 16 GB, 32 GB

Thẻ nhớ microSD: 2 GB

Khả năng Tương thích Thiết bị Di động (Mobile Terminal Compatibility) iPad, iPhone (iOS 8.0 trở lên), thiết bị Android™

ONVIF® Profile G / S / T

Báo Động (Alarm)

Nguồn Báo động (Alarm Source) 3 đầu cuối đầu vào, báo động VMD (Phát hiện chuyển động video), báo động Lệnh, báo động phát hiện Âm thanh.

Các Hành động Báo động (Alarm Actions) Ghi hình vào bộ nhớ SDXC/SDHC/SD, Thông báo qua E-mail, Thông báo báo động HTTP, Hiển thị trên trình duyệt, Đầu ra thông báo báo động TCP.

Đầu vào/Đầu ra (Input/Output)

Đầu vào Âm thanh (Audio Input) Giắc cắm mini stereo ø3.5 mm

Đối với đầu vào micro: Micro áp dụng được khuyến nghị: Loại cấp nguồn Plug-in

(Độ nhạy của micro: –51 dB to –38 dB (0 dB=1 V/Pa, 1 kHz))

Trở kháng đầu vào: Xấp xỉ 2 kΩ (không cân bằng) / Điện áp cấp: 2.5 V ±0.5 V

Đối với đầu vào đường truyền (line input): Mức đầu vào: Khoảng –10 dBV

Đầu ra Âm thanh (Audio Output) Giắc cắm mini stereo ø3.5 mm (đầu ra đơn âm)

Trở kháng đầu ra: Xấp xỉ 600 Ω (không cân bằng)

Mức đầu ra: –20 dBV

Các Đầu cuối I/O Ngoài (External I/O Terminals)

ALARM IN 1 (Đầu vào báo động 1 / Đầu vào trắng đen / Đầu vào điều chỉnh thời gian tự động) (X1)

ALARM IN 2 (Đầu vào báo động 2/ĐẦU RA BÁO ĐỘNG) (X1)

ALARM IN 3 (Đầu vào báo động 3/ ĐẦU RA AUX) (X1)

Ngõ ra Màn hình (Monitor Output) Có (dùng để điều chỉnh) giắc cắm mini stereo Φ3.5mm, có thể xuất tín hiệu NTSC hoặc PAL từ máy ảnh.

Thông Số Chung

An toàn (Safety) UL (UL62368-1), c-UL (CSA C22.2 No.62368-1), CE, IEC62368-1

Tương thích Điện từ (EMC) FCC (Part15 ClassA), ICES-003 Issue 7 ClassA, EN55032 ClassA, EN55035

Nguồn Điện và Mức Tiêu thụ Điện năng (Power Source and Power Consumption)

DC12 V, PoE (IEEE802.3af), DC12 V: 970 mA / xấp xỉ 11.6 W

PoE DC 48 V: 270 mA / Approx.12.95 W (Thiết bị loại 0)

Nhiệt độ Môi trường Hoạt động (Ambient Operating Temperature)  -10 °C đến +50 °C (+14 °F đến +122 °F) (Phạm vi bật nguồn: 0 °C đến +50 °C {+32 °F đến +122 °F})

Độ Ẩm Môi trường Hoạt động (Ambient Operating Humidity) 10 đến 90% (không ngưng tụ)

Hệ thống Chống Ngưng tụ Hơi nước (Anti-Condensation System) —

Kích thước ø117 mm x 155 mm (H) {ø4-19/32 inches x 6-3/32 inches (H)}

Khối lượng (xấp xỉ) Xấp xỉ 1.2 kg {2.65 lbs.}

Lớp vỏ

Thân chính (Main body): Nhôm đúc / nhựa PC + nhựa ABS, màu i-PRO trắng

Nắp ống kính (Lens cover): Nhựa ABS, màu Đen
