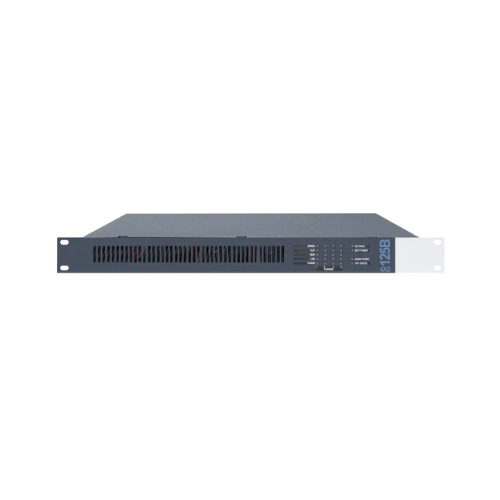

Bộ khuếch đại công suất PAVA Dòng Variodyn D1 Honeywell 4XD125B
Bộ khuếch đại công suất PAVA Dòng Variodyn D1 Honeywell 4XD125B

Bộ khuếch đại công suất PAVA Dòng Variodyn D1 Honeywell 4XD125B

Liên hệ

Đặc điểm và tính năng chính

  • Bộ khuếch đại công suất 4 kênh, Class D, đầu ra 100 V
  • Hiệu suất cao hơn 80 %
  • Nguồn cấp khẩn cấp 24 V DC
  • Điều khiển và giám sát bởi DOM
  • Bảo vệ điện tử tích hợp chống quá tải nhiệt và đoản mạch ở đầu ra
  • Tuân thủ EN 54-16

Ứng dụng

Các bộ khuếch đại công suất có bốn kênh khuếch đại độc lập (100 V) và tương thích với hệ thống VARIODYN D1. Các bộ khuếch đại công suất được điều khiển và giám sát bởi các mô-đun VARIODYN D1: Comprio, DOM4-8 hoặc DOM4-24.

Đầu vào Tần số Thấp (NF) / Điều khiển

Các đầu vào NF và đầu vào điều khiển được kết nối với mô-đun VARIODYN D1 DOM bằng cáp đầu vào.

Đầu ra 100 V

Các đầu ra 100 V đối xứng, không nối đất có thể truy cập trên khối thiết bị đầu cuối “OUTPUT 100 V”. Các đầu ra 100 V được kết nối với mô-đun VARIODYN D1 DOM bằng cáp đầu ra. Nếu bất kỳ bộ phận làm mát tích hợp nào đạt đến nhiệt độ tới hạn, tải trên mỗi rơ-le sẽ được ngắt kết nối trên kênh đó và sau đó được kết nối lại khi đạt đến mức nhiệt độ an toàn.

Kết nối nguồn điện lưới, kết nối ắc quy

Một ổ cắm bộ phận làm mát nằm ở phía sau bộ khuếch đại cho kết nối nguồn điện lưới và cầu chì nguồn. Một cáp cấp nguồn được bao gồm. Tầng cuối chỉ có thể được cấp nguồn bằng cáp nguồn ba dây có dây nối đất. Nguồn cấp khẩn cấp 24 V được kết nối với một ổ cắm 2 cực được cung cấp cho mục đích này.

Danh mục: , , , ,

Mô tả

Thông số kỹ thuật:

Công suất đầu ra danh định (sin.) 4 x 125 W

Công suất tiêu thụ (230 V AC) 2,8 A

Công suất tiêu thụ (24 V DC / âm sin liên tục*) 25 A

Công suất tiêu thụ (24 V DC / Thông báo giọng nói / 1/3 tải*) 8,75 A

Công suất tiêu thụ (24 V DC / Thông báo giọng nói / 1/8 tải*) 3,6 A

Công suất tiêu thụ ở chế độ chờ (nguồn 230 V) Khoảng 0 VA, cách ly khỏi nguồn điện lưới

Tổn hao công suất / 230 V AC (chế độ không tải) tối đa 25 W

Tổn hao công suất / 24 V DC (tắt kênh) tối đa 3 W

Tổn hao công suất / 24 V DC (bật kênh) tối đa 10 W

Trọng lượng Khoảng 8 kg

Điện áp danh định 230 V AC

Tần số danh định 50 đến 60 Hz, +10 % / -5 %

Kích thước 4XD125 (Rộng x Cao x Sâu) 483 x 44 x 402 mm / 1 HU, 19”

Nguồn cấp khẩn cấp 24 V DC

Nguyên tắc hoạt động Class D

Dải tần truyền dẫn (-1 dB) 50 Hz đến 22 kHz

Tỷ lệ tín hiệu trên nhiễu >90 dB, trọng số A

Hệ số méo (ở tải tối đa / 1 kHz) <0,03 %

Phân tách kênh >42 dB

Trở kháng đầu vào >20 k Ohm, đối xứng điện tử

Nhiệt độ môi trường trong quá trình vận hành -5 °C đến +55 °C

Độ ẩm tương đối 40 % đến 93 % (không ngưng tụ)

Màu vỏ Xám, tương tự RAL 7016

Kích thước 4XD250 (Rộng x Cao x Sâu) 483 x 88 x 402 mm / 2 HU, 19”
