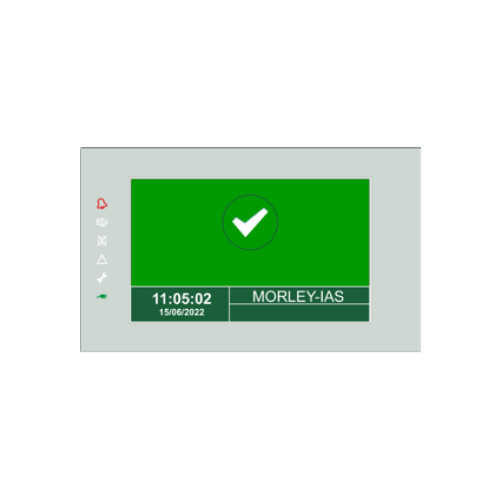

Bộ Hiển Thị Phụ Morley-IAS Max MA-LCD7

Bộ hiển thị phụ MA-LCD7 được lập trình như một Repeater, dùng để hiển thị các sự kiện và cảnh báo của tủ trung tâm và mạng lưới. Tương tự như giao diện người dùng của tủ điều khiển Max, bộ hiển thị phụ này hiển thị các cảnh báo tổng thể, cảnh báo sớm (pre-alarm), lỗi vùng (zone fault), lỗi hệ thống, chế độ kiểm tra (test mode) và các vùng bị vô hiệu hóa.

Hệ thống tab trực quan cho phép người dùng xem và dễ dàng điều hướng các sự kiện của từng loại. Ba tùy chọn menu (Tiện ích, Vô hiệu hóa, và Kiểm tra) giúp hỗ trợ hiển thị các trạng thái vô hiệu hóa cục bộ hoặc mạng lưới, các bài kiểm tra đang hoạt động, lịch sử sự kiện, cũng như trạng thái của thiết bị và vùng.

Một cổng USB tích hợp trên bo mạch cho phép người dùng tải xuống nhật ký lịch sử mạng lưới (lên đến 10.000 sự kiện) và nâng cấp phần mềm (firmware) cho bộ hiển thị phụ. Ba nút điều khiển ảo cung cấp khả năng điều khiển mạng lưới tổng thể đối với các chức năng Tắt còi chip (Mute Buzzer), Tắt tiếng/Mở lại tiếng chuông đèn (Silence/Resound) và Reset.

40 Vùng ảo (Virtual Zones) sẽ hiển thị trạng thái của các vùng trong mạng lưới với các mã màu khác nhau: Cháy/Báo động, Cảnh báo sớm, Lỗi, Vô hiệu hóa, Kiểm tra, Hoạt động (Bình thường) và Không sử dụng.

Tính Năng

• Màn hình cảm ứng màu 7’’
• Còi chip nội bộ
• Các nút điều khiển ảo: Tắt còi chip (Mute Buzzer), Tắt tiếng/Mở lại tiếng chuông đèn (Silence/Resound) và Reset
• 2 cấp độ truy cập
• 40 đèn chỉ thị Vùng ảo với 7 trạng thái được mã hóa bằng màu sắc
• Các tab sự kiện: Báo động, Cảnh báo sớm, Lỗi vùng, Lỗi tủ trung tâm và Kiểm tra
• Hiển thị các sự kiện mạng lưới
• 6 Đèn LED chỉ thị vật lý: Cháy/Báo động, Tắt tiếng chuông (Sounders Silenced), Vô hiệu hóa, Lỗi, Kiểm tra vùng và Trạng thái nguồn cục bộ
• Đế gắn Easy Fix giúp lắp đặt nhanh trên bề mặt và hộp điện
• Cổng USB để tải xuống sự kiện. Tải xuống các sự kiện lịch sử mạng lưới (lên đến 10.000 sự kiện)
• Lựa chọn ngôn ngữ được định nghĩa bởi tủ điều khiển Morley-IAS Max
• Hiệu chuẩn lại màn hình cảm ứng
• Tùy chọn cập nhật phần mềm (firmware) qua cổng USB
• Xem trạng thái thiết bị, mô-đun và vùng
• Cài đặt địa chỉ từ 1-16
• Hiển thị và lọc các sự kiện đang hoạt động và sự kiện lịch sử
• Kiểm tra đèn LED cục bộ, màn hình LCD và còi chip

Trạng Thái Mã Hóa Màu Sắc

Tủ hiển thị phụ sử dụng các hình nền mã hóa màu sắc độc đáo và các Đèn chỉ thị Vùng ảo của Morley-IAS Max, giúp tăng cường nhận thức tình huống của người dùng về các sự kiện và cảnh báo. Điều này giúp nhận biết loại sự kiện và vị trí chỉ trong một cái nhìn.

Bộ hiển thị phụ MA-LCD7 cung cấp 4 hình nền mã hóa màu sắc, các hình nền này thay đổi dựa trên sự kiện và mức độ ưu tiên của nó. 7 Đèn chỉ thị Vùng ảo được mã hóa màu sắc trên tất cả 40 vùng hiển thị trên màn hình, cho biết trạng thái của từng vùng.

Màu Sắc Đèn Chỉ Thị Vùng Ảo

ĐỎ – Vùng đang có Cháy/Báo động

HỔ PHÁCH – Vùng đang có Cảnh báo sớm

VÀNG – Vùng đang bị Lỗi

XÁM – Vùng bị Vô hiệu hóa

XANH DƯƠNG ĐẬM – Vùng đang ở Chế độ kiểm tra

XANH DƯƠNG NHẠT – Vùng không sử dụng (không có thiết bị nào được gán cho vùng)

XANH LÁ – Vùng đang được sử dụng và Bình thường
